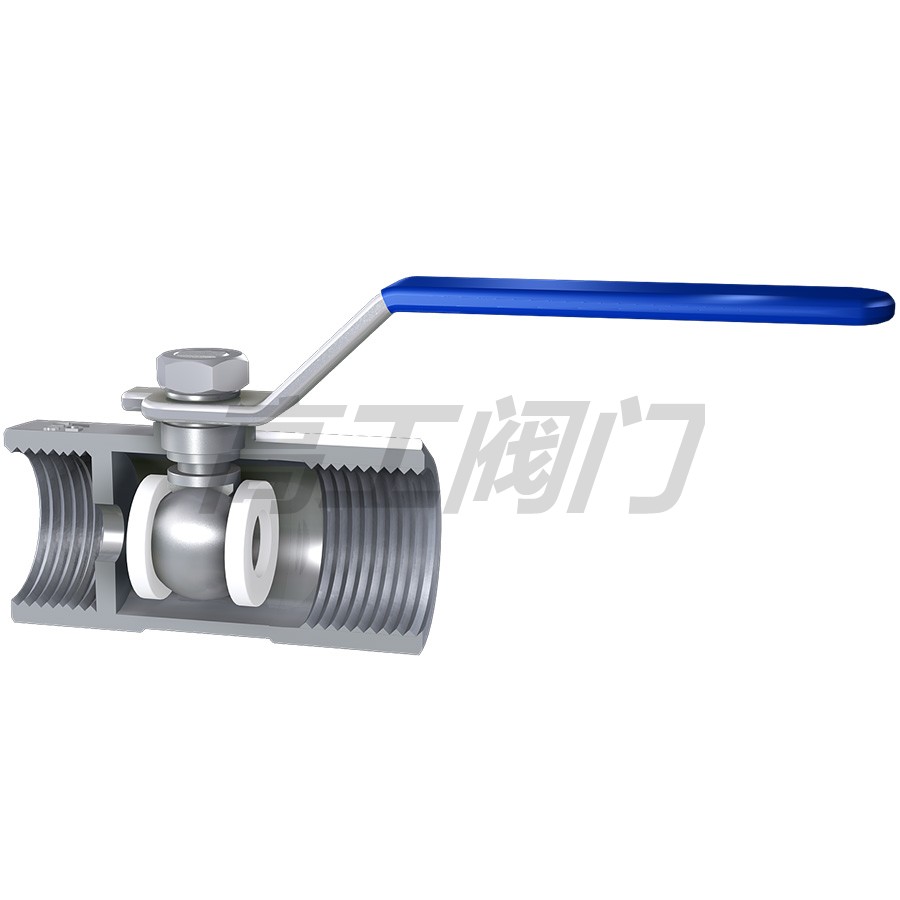

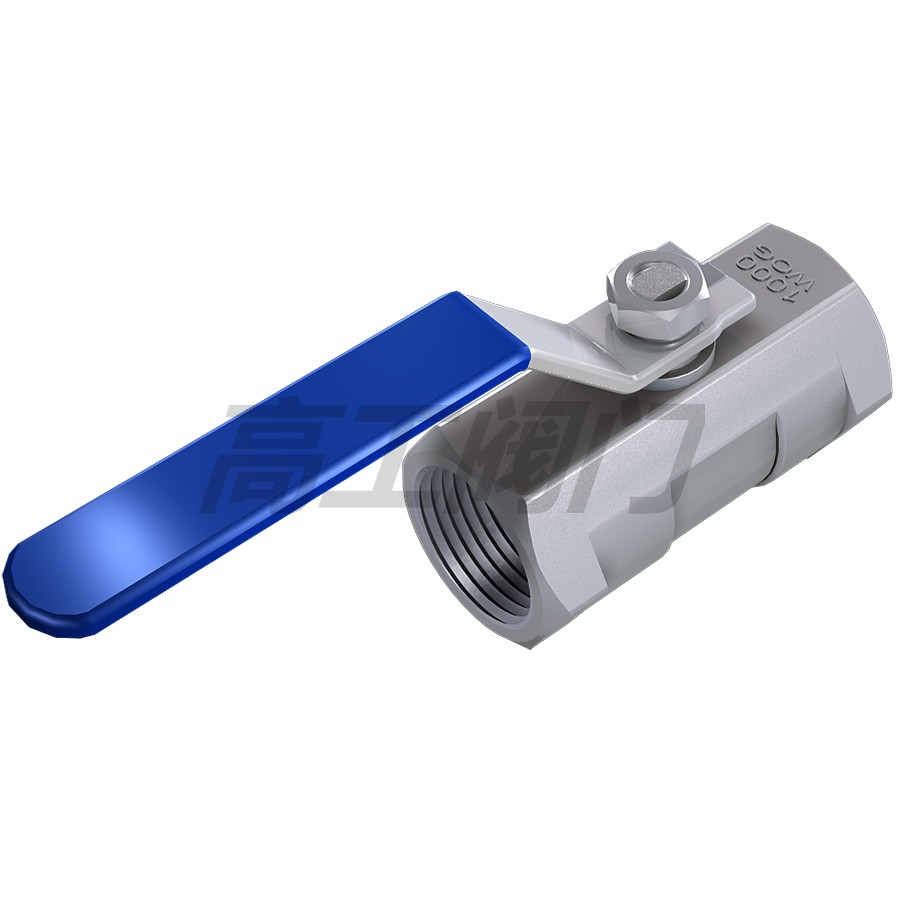

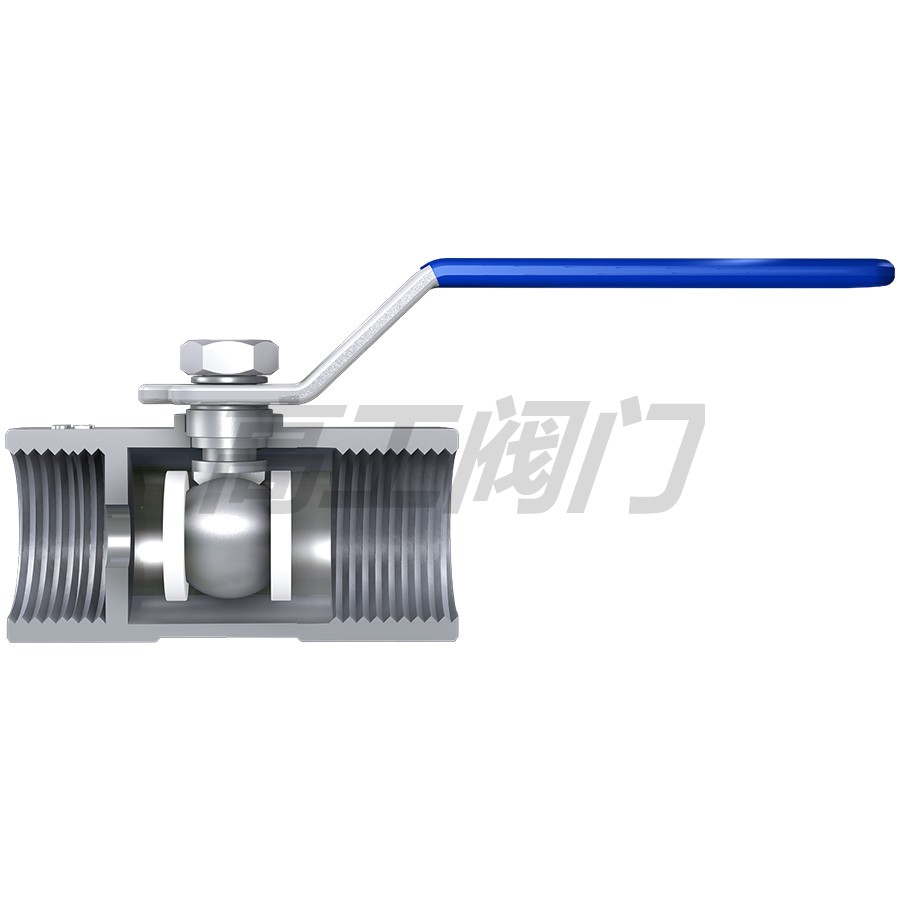

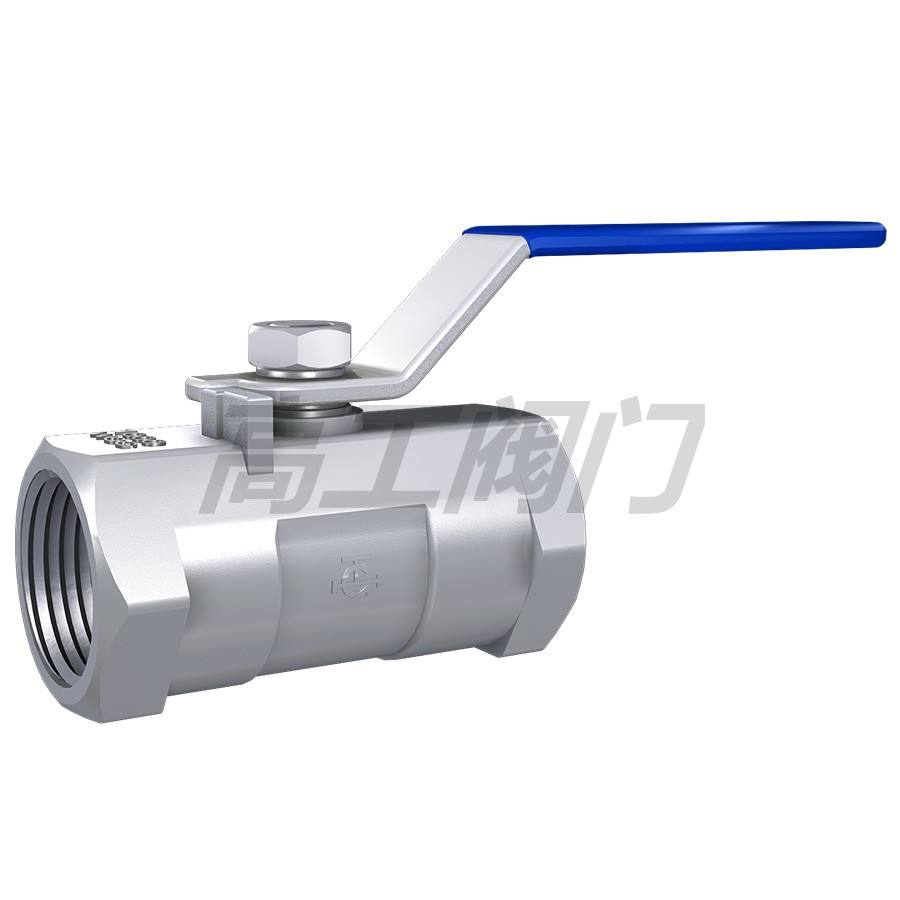

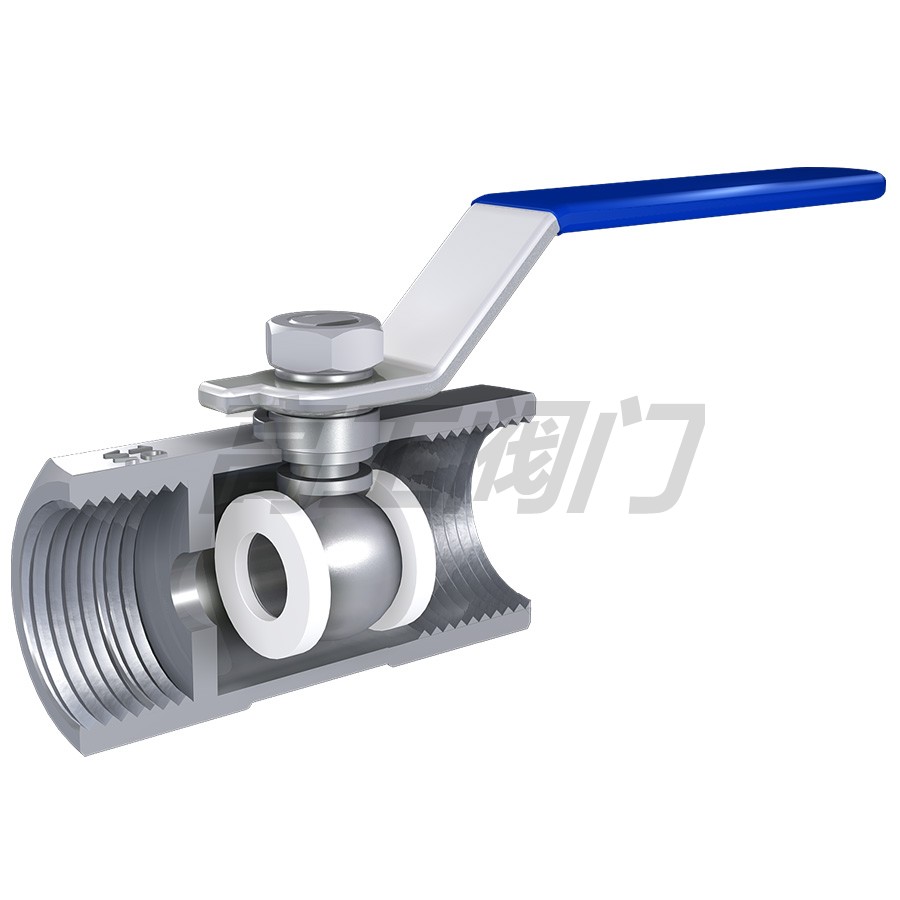

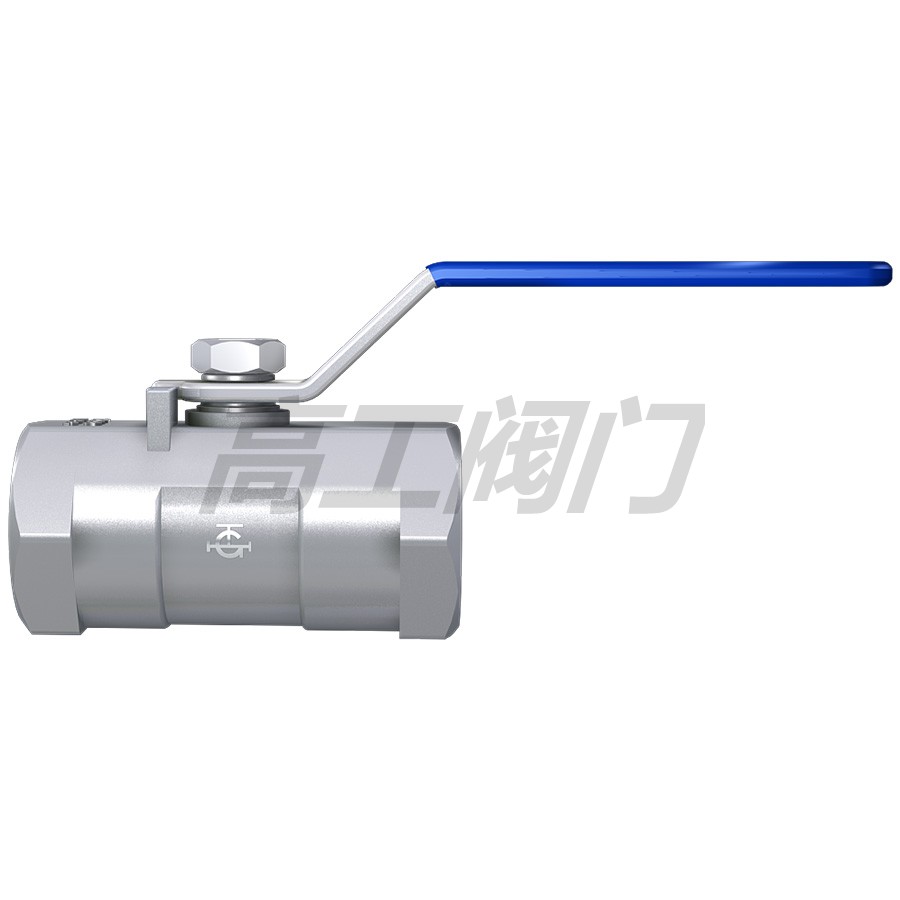

一片式球阀
内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
产品特点
内螺纹连接球阀及对焊连接球阀分为整体式(一片式)、两段式及三段式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。

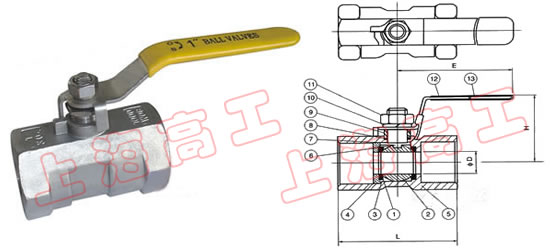

产品外形尺寸图
主要连接尺寸及重量
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
主要零件材料
|
序号NO
|
零件名称
|
材质
|
|
1
|
密封圈
|
聚四氟乙烯PTFE
|
|
2
|
球体
|
不锈钢SS316
|
|
3
|
密封垫
|
聚四氟乙烯PTFE
|
|
4
|
阀盖
|
不锈钢SS316
|
|
5
|
阀体
|
不锈钢CF8M
|
|
6
|
阀杆
|
不锈钢SS316
|
|
7
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
填料压盖螺母
|
不锈钢SS304
|
|
10
|
垫圈
|
不锈钢SS304
|
|
11
|
阀杆螺母
|
不锈钢SS304
|
|
12
|
手柄套
|
塑料
|
|
13
|
手柄
|
不锈钢SS304
|

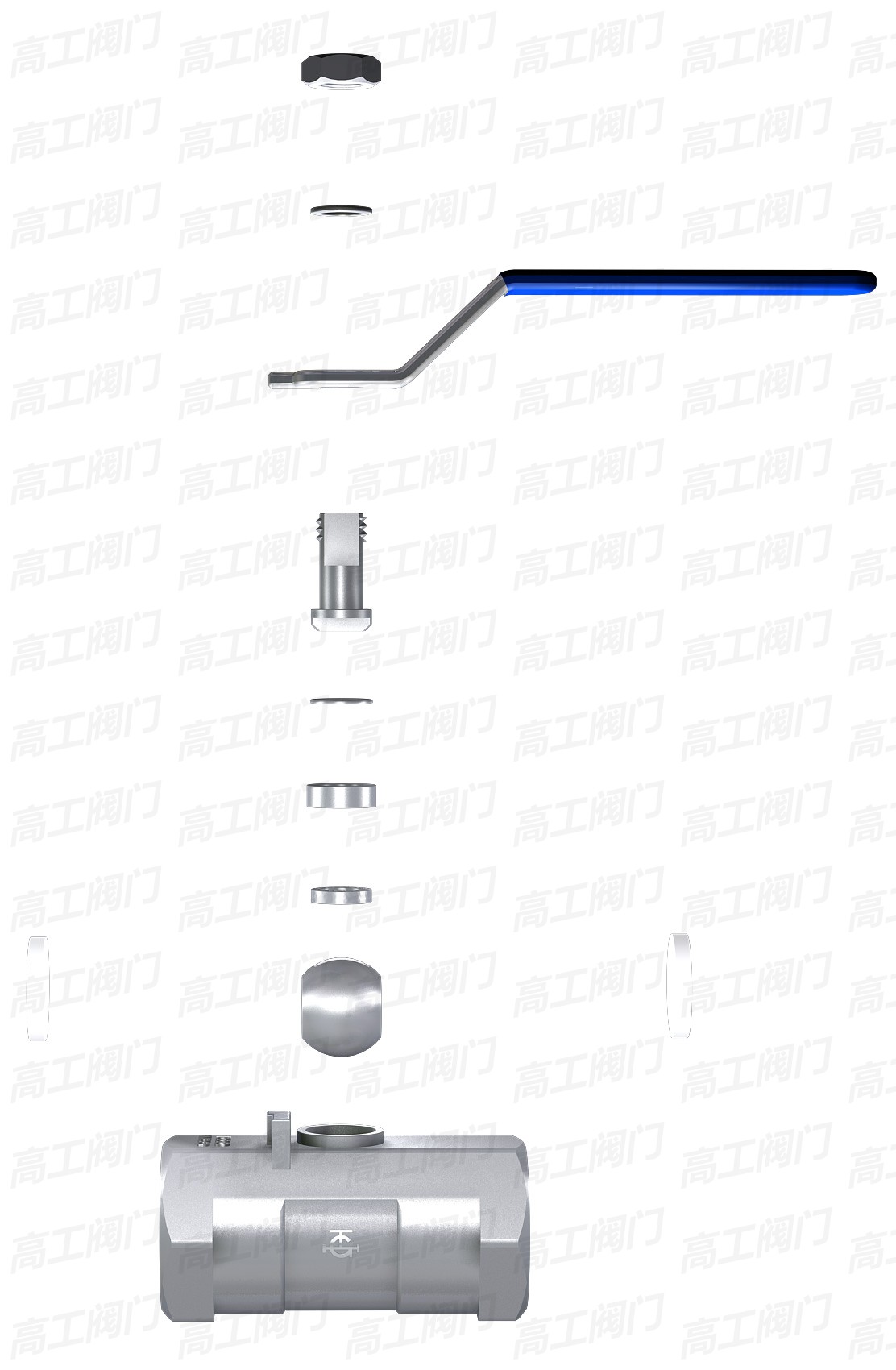

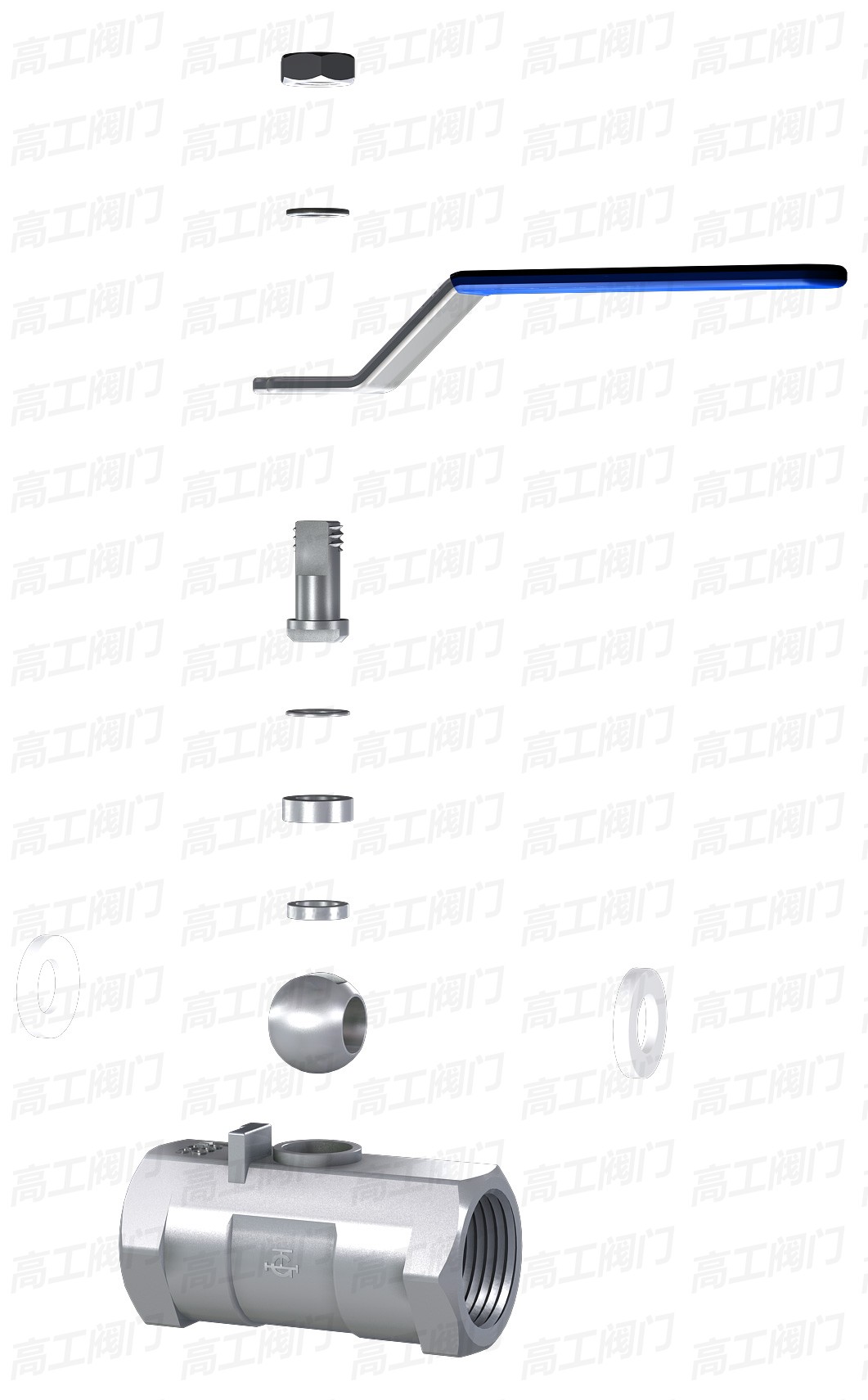

结构图
