Q641F46 衬里球阀

Q641F46 衬里球阀

球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。本厂球系列为Q41型,为对开二片式结构型式。 1、采用特殊的模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏。 2、球体与阀杆铸为一体,杜绝了由于压力变化引起阀杆冲处承压件内的可能性,根本保证使用中的安全性。 3、采用全塑料衬里工艺,耐介质的强腐蚀。

性能规范


设计规范
结构长度
连接法兰
试验与检验
产品标识
供货规范
GB/T 12237
GB/T 12221
JB/T 78;JB/T 79
GB/T 13927
GB/T 12220
JB/T 7928


零件材质表

序号
零件名称
灰铸铁
铸钢
不锈耐酸铸钢
超低碳不锈耐酸铸钢
Z
C
P
R
P L
R L
1
阀体 / 端盖
HT 250
WCB
CF8
CF8M
CF3
CF3M
2
球体 / 阀杆
WCB
CF8
CF8M
CF3
CF3M
3
衬里 / 阀座
PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )
4
填料 / 压盖
WCB
CF8
CF8M
CF3
CF3M
5
填料 / 压盖
PTFE(F 4 )
PTFE(F4)
PTFE(F4)
6
支架
35
1Cr18Ni9Ti
1Cr18Ni9Ti
7
螺栓
35
1Cr17Ni2
1Cr18Ni9Ti
8
紧固螺母
45
0Cr18Ni9
0Cr18Ni9
9
操作手柄
WCB
WCB
WCB


规格尺寸表

公称通径
标 准 值
参 考 值
DN
(mm)
NPS
(inch)
L
D
D1
D2
1
b
z- φ d
W
D O
H
WT(kg)
PN 1.0MPa
15
1/2
140
95
65
45
2
14
4- φ 14
120

80
2.5
20
3/4
140
105
75
55
2
16
4- φ 14
140

90
3
25
1
150
115
85
65
2
16
4- φ 14
160

100
4.5
32
11/4
165
135
100
78
2
18
4- φ 18
160

110
5.7
40
11/2
080
145
110
85
3
18
4- φ 18
200

120
7
50
2
200
160
125
100
3
20
4- φ 18
250

135
9.5
65
21/2
220
180
145
120
3
20
4- φ 18
300

145
15
80
3
250
195
160
135
3
22
4- φ 18
350

185
19
100
4
280
215
180
155
3
22
8- φ 18
400

195
33
125
5
320
245
210
185
3
24
8- φ 18
500

210
58
150
6
360
280
240
21
3
24
8- φ 23

200
450
93
200
8
457
335
295
265
3
26
8- φ 23

240
490
155
250
10
533
390
350
320
3
28
12- φ 23

240
550
210

公称通径
标准值
参考值
DN
(mm)
NPS
(inch)
L
D
D1
D2
1
b
z- φ d
W
D O
H
WT(kg)
PN 1.6MPa
15
1/2
140
95
65
45
2
14
4- φ 14
120

80
2.5
20
3/4
140
105
75
55
2
16
4- φ 14
140

90
3
25
1
150
115
85
65
2
16
4- φ 14
160

100
4.5
32
11/4
165
135
100
78
2
18
4- φ 18
160

110
5.7
40
11/2
180
145
110
85
3
18
4- φ 18
200

120
7
50
2
200
160
125
100
3
18
4- φ 18
250

135
9.5
65
21/2
220
180
145
120
3
20
4- φ 18
300

145
15
80
3
250
195
160
135
3
22
8- φ 18
350

185
19
100
4
280
215
180
155
3
24
8- φ 18
400

195
33
125
5
32
245
210
185
3
26
8- φ 18
500

210
58
150
6
360
280
240
210
3
28
8- φ 23

200
450
93
200
8
457
335
295
265
3
30
12- φ 23

240
490
155
PN 2.5MPa
15
1/2
140
95
65
45
2
16
4- φ 14
120

80
2.5
20
3/4
140
105
75
55
2
16
4- φ 14
140

90
3
25
1
150
1150
85
65
2
16
4- φ 14
160

100
4.5
32
11/4
165
135
100
78
2
18
4- φ 18
160

110
5.7
40
11/2
180
145
110
85
3
18
4- φ 18
200

120
7
50
2
200
160
125
100
3
20
4- φ 18
250

135
9.5
65
21/2
220
180
145
120
3
22
8- φ 18
300

145
15
80
3
250
195
160
135
3
22
8- φ 18
300

185
19
100
4
280
230
190
160
3
24
8- φ 23

200
195
33
125
5
320
270
220
188
3
28
8- φ 25

200
210
58
150
6
360
300
250
218
3
30
8- φ 25

200
450
93

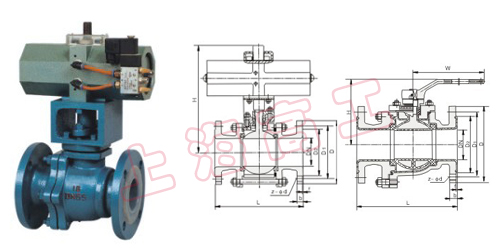

结构图

温馨提示:“Q641F46 衬里球阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
