ZHP 高压电磁阀

ZHP 高压电磁阀

用途
本阀是先导型电磁阀,主要用于常温高压场所和设备上,实现对管路中的介质进行双位自动调节和远程控制。

技术参数

介质温度℃
≤90℃
公称压力MPa
5.0
3.5
2.5
工作压差 MPa
0.3~5.0
0.3~3.5
0.3~2.5
电源电压
AC220V其余规格可作特殊订货
使用寿命
按JB/T7352-94规定

额定流量系数 KV
泄漏量 ml/min
按JB/T7352-94F规定
公称通径 mm
8
10
15
20
25
32
40
功     耗
AC:14VA    DC:8W


安装尺寸
公称通径DN
内螺纹
L
F
A
B
8
G1/4
65
12
16
97
10
G3/8
65
12
16
97
15
G1/2
65
12
16
97
20
G3/4
90
16
20
124
25
G1
90
18
20
124
32
G11/4
132
20
33.5
170
40
G11/2
132
20
33.5
170

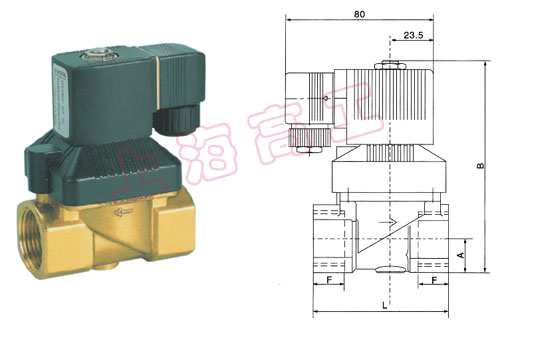

结构图

温馨提示:“ZHP 高压电磁阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
电话:021-6364 2222    传真:021-6364 9384
