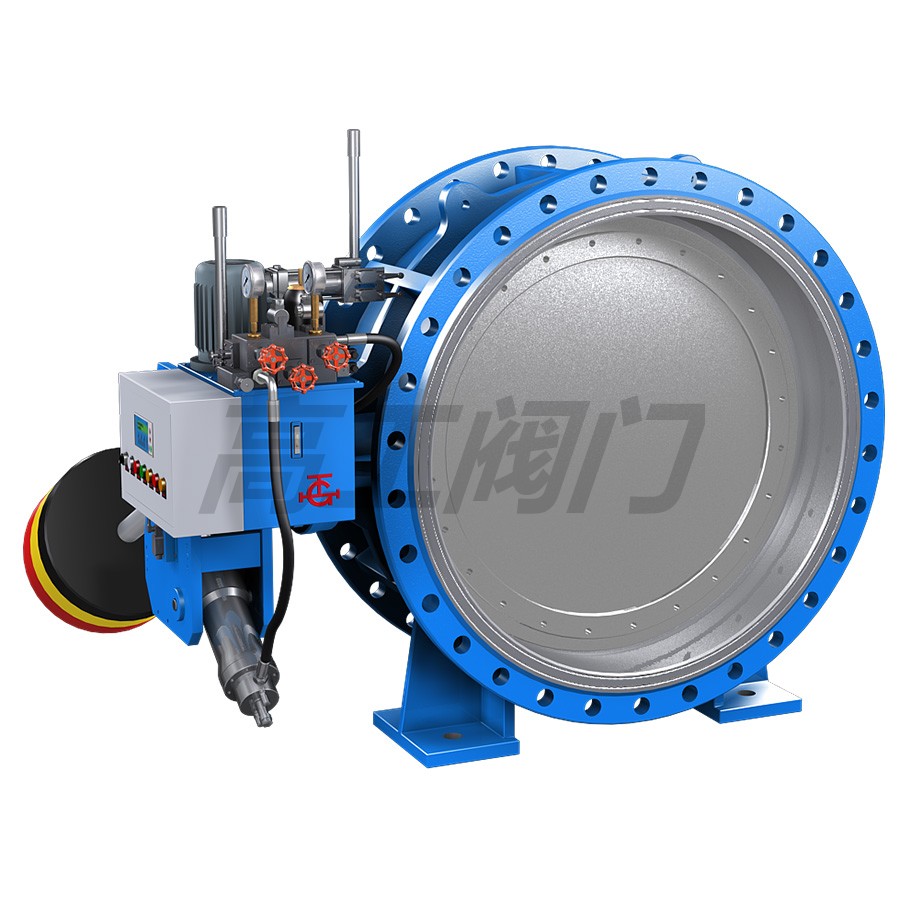

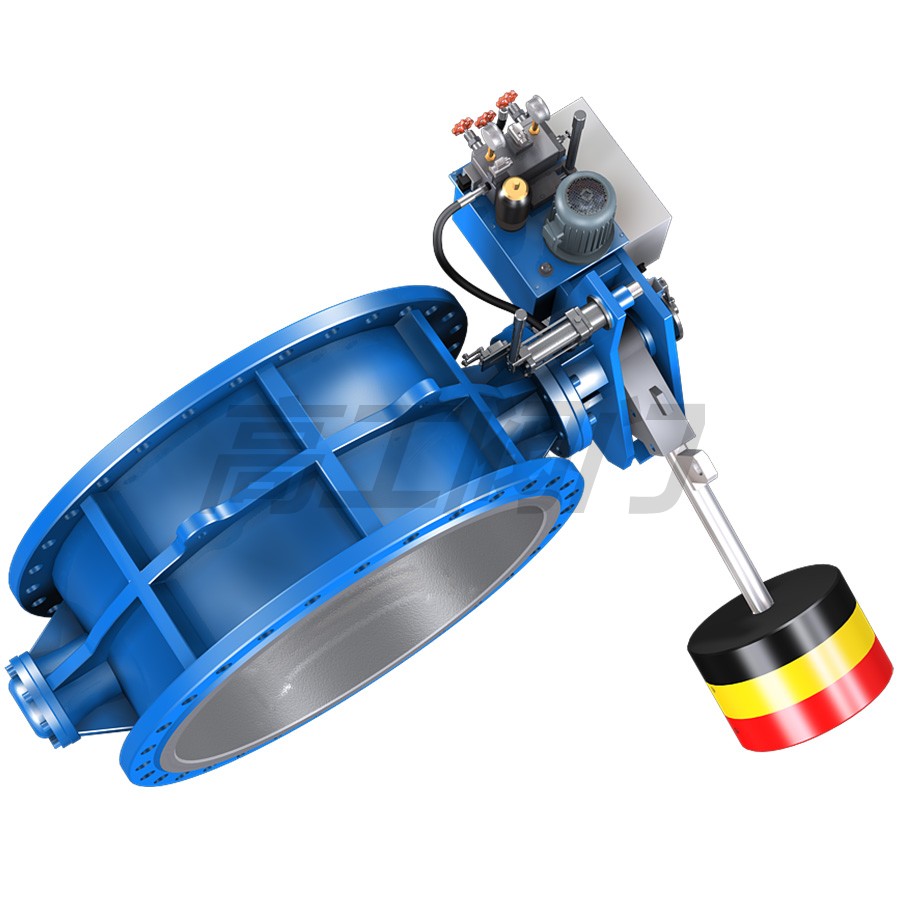

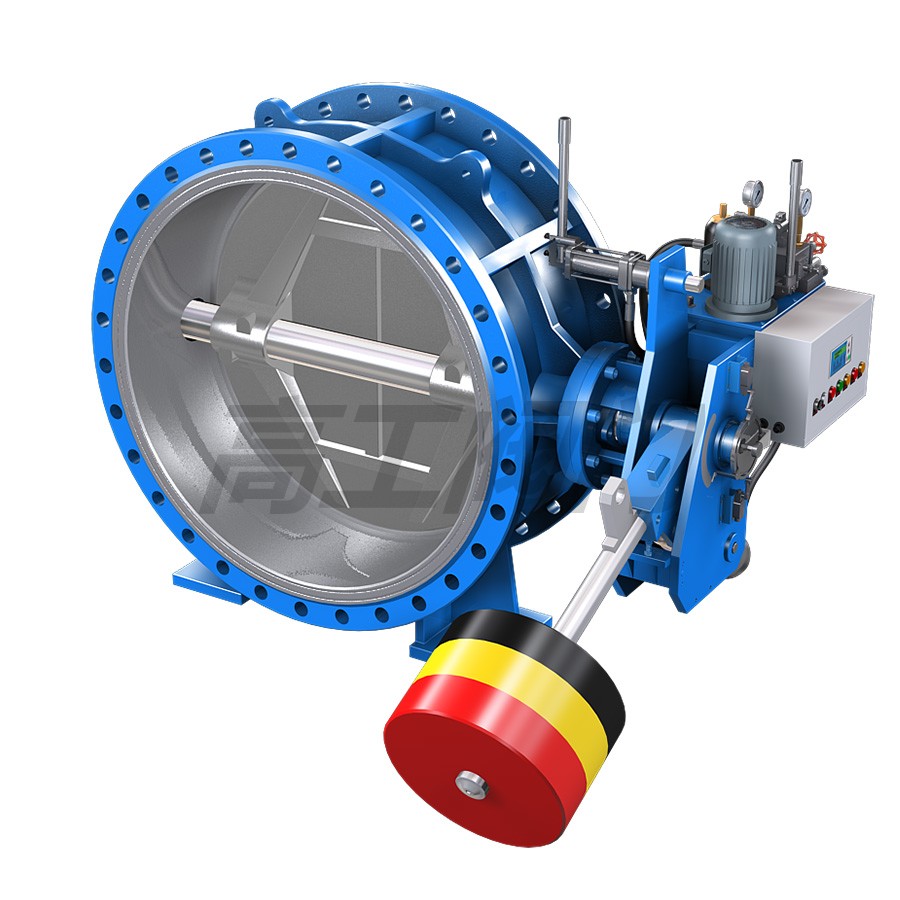

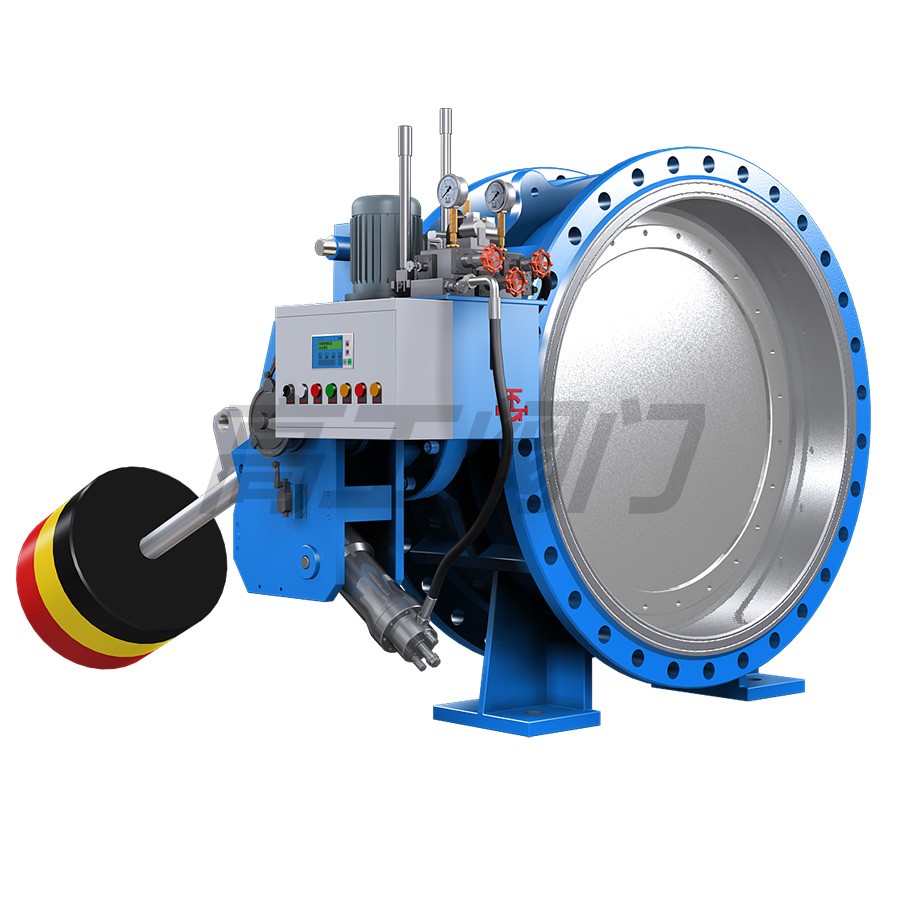

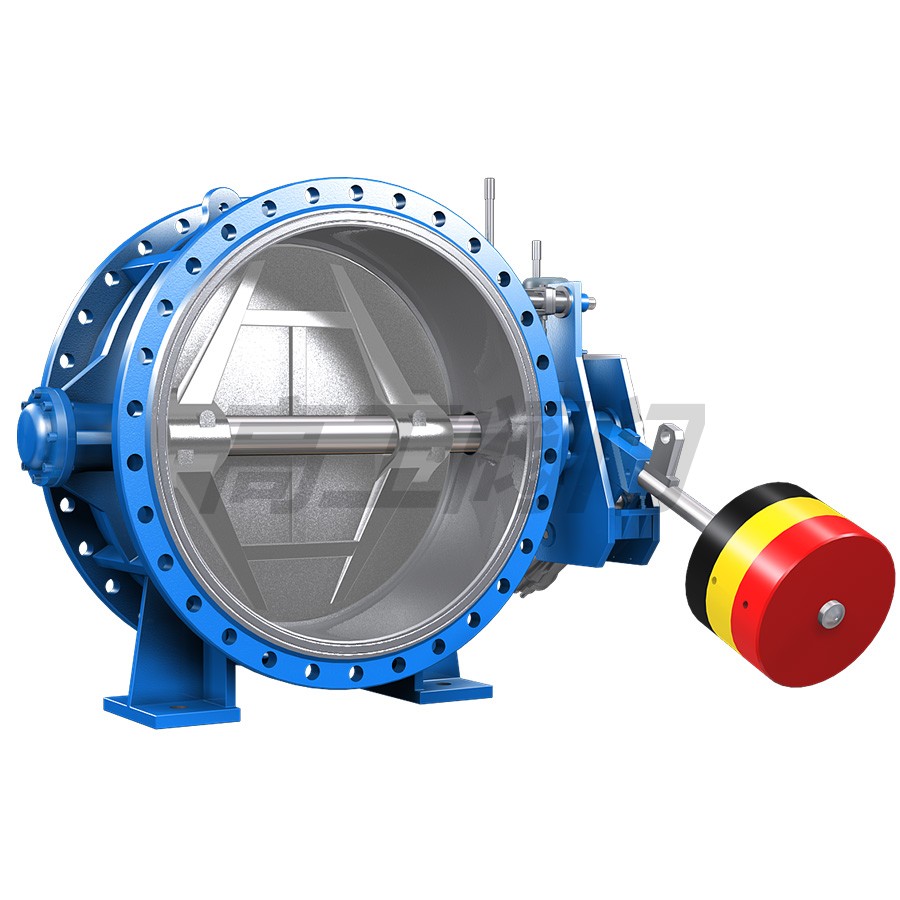

HH47 蝶式缓冲止回阀

HH47 蝶式缓冲止回阀

概述

公司生产的HH47、H47XF、HDH47X蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流。自动消除破坏性水锤从而保证水泵和管路不受损坏。该阀主要由阀体、阀瓣、缓冲装置和微量调节阀组成。该产品具有结构新颖、体积小、流体阻力小、运行平稳、密副可靠、耐磨损、缓冲性能好等特点 是工业用水和城市排污的最佳产品。

原理特点

蝶式缓冲止回阀主要用于工业供水、污水处理厂的水泵出口处,防止管网中介质逆流,自动消除破坏性水锤,从而保证水泵和管路不受损坏。蝶式缓冲止回阀主要同阀体、阀瓣、缓冲装置和微量调节阀组成。蝶式缓冲止回阀具有结构新颖、体积小、流体阻力小、运行平稳、密封可靠、耐磨损、缓冲性能好等特点,H47X、HH47X、HH47H、H47XF、HDH47X型蝶式缓冲止回阀是工业用水和城市排污的最佳产品。

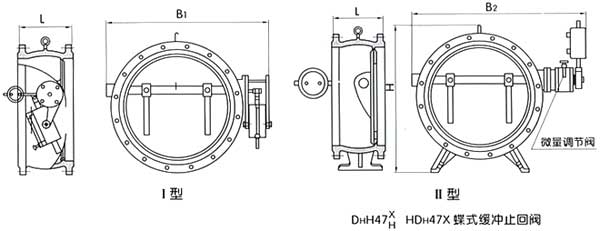

产品外形尺寸图



主要零件材料

零件名称 阀体 蝶 板 密封圈 阀杆 填料
材料   灰铸铁
碳钢
灰铸铁、铸钢、球墨铸铁 丁腈耐油橡胶、
氯丁橡胶
不锈钢 聚四氟乙烯

主要技术参数

型号 公称压力
PN(MPa)
试验压力Ps(MPa)   工作压力
P(MPa)
介质温度
(℃)
适用介质
壳体 密封
H47X、H47H、H47X、
H47H、H47Xf、HD47X
1.0   1.5   1.1   1.0   0-80℃   水、油品
海水、污水
1.6   2.4   1.75   1.6
2.5   3.75   2.75   2.5

主要外形尺寸(法兰连接尺寸:PNl0、16、25按JB/T79 94标准)

公称通径
DN(mm)
尺 寸(mm)
L   H   B1   B2
200   230   550   540   600
250   250   630   600   700
300   270   690   650   740
350   290   780   710   800
400   310   860   770   870
450   330   910   830   920
500   350   980   900   1000
公称通径
DN(mm)
尺 寸(mm)
L   H   B1   B2
600   390   1070   1090   1250
700   430   1220   1200   1360
800 470   1320   1320   1480
900 510   1430   1420   1580
1000   550   1550   1550   1700
1200   630   1800   1780   1950
1400   710   1980   2000   2175

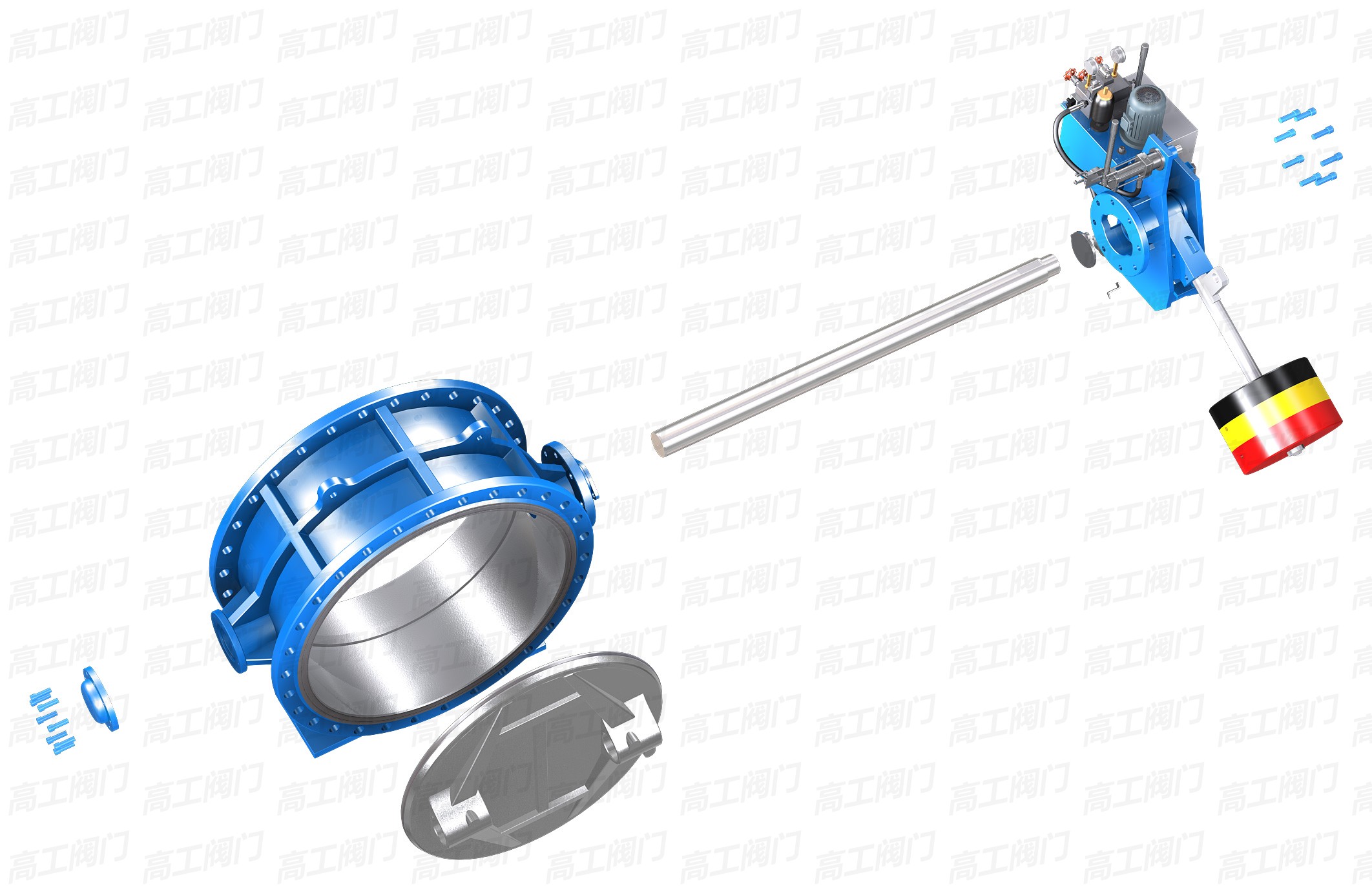

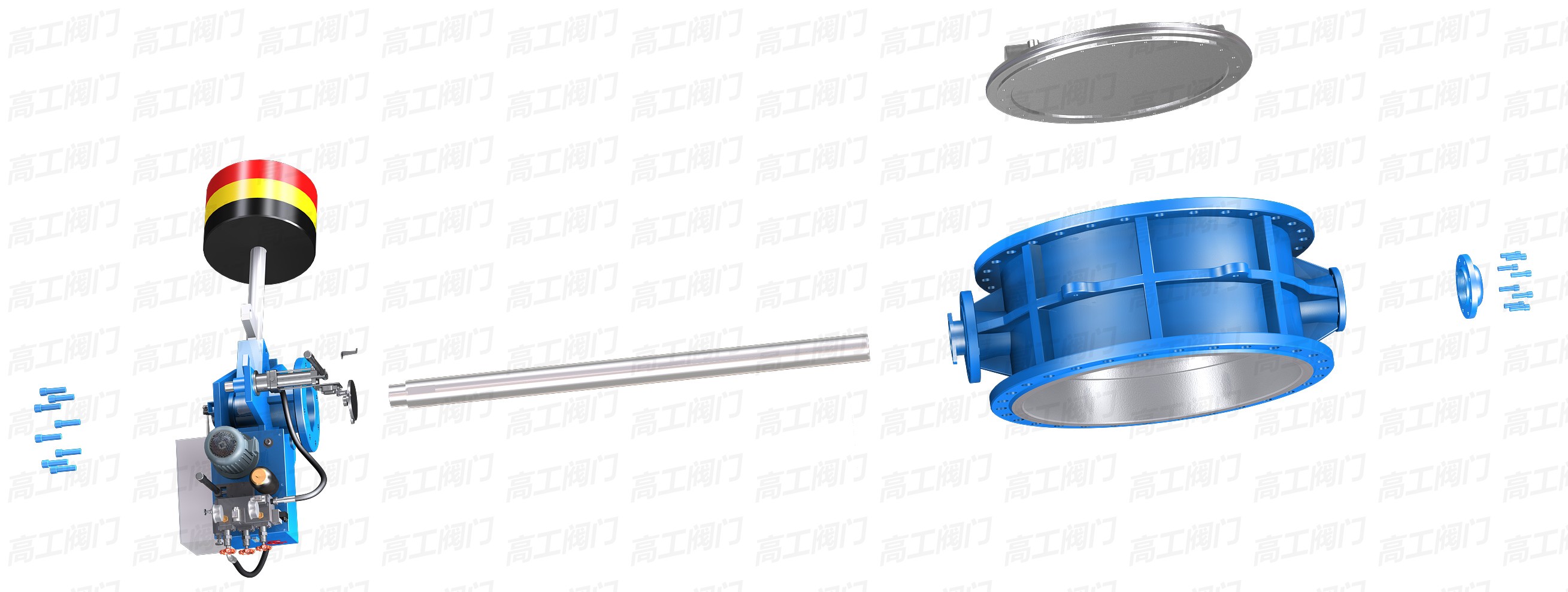

结构图

温馨提示:“HH47 蝶式缓冲止回阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
