GSP型 带放水管排污孔
带放水管排污孔装于轻质油罐,清扫罐时从此孔排出污泥，平时可以从此放水管排出罐内的污水。
主要外形与法兰连接尺寸
|
规格
|
图号
|
重量
（Kg/台） |
安装尺寸（毫米） |
||
|
d
|
L
|
G(法兰PN16)
|
|||
|
DN50-A
|
GSP-50
|
228
|
?53
|
75
|
JB81-59
|
|
DN80-B
|
GSP-80B
|
230
|
?81
|
75
|
JB81-59
|
|
DN100-C
|
GSP-100C
|
231
|
?106
|
80
|
JB81-59
|
|
DN150-D
|
GSP-150D
|
235
|
?149
|
100
|
JB81-59
|

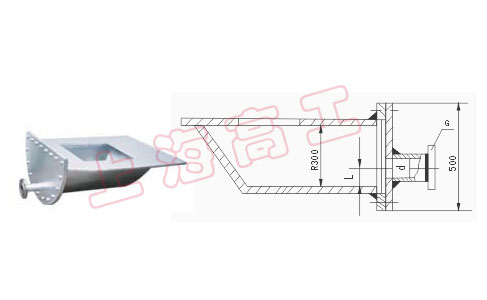

结构图
温馨提示：“GSP型 带放水管排污孔”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
