T型管道过滤器

T型管道过滤器

管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

适用范围
公称通径:50~300mm
公称压力:10~4.0MPa
工作温度:-196~400℃

工作介质
1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、 烃类等。
2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。
3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。
4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。
可拦截的固体颗粒粒径:131~2032μm
PN1.6~5.0MPa  DN50~300
壳体材料:铸铁、碳钢、不锈钢

ST14型正折流式T型过滤器连接尺寸

公称直径
主要尺寸
排放□“B”
参考重量
(KG)
L
L1
L2
H
R1/2"
50
300
526
164
164
13.9
65
338
594
184
184
19.5
80
368
652
196
196
24.3
100
423
735
220
175
36.1
125
466
814
240
194
55.3
150
521
917
270
217
74.1
200
630
1108
320
268
145.0
250
738
1310
370
320
220.1
300
846
1512
420
372
317.9

ST24型反折流式T型过滤器连接尺寸

公称直径DN
主要尺寸
排放□“B”
参考重量(Kg)
L
L1
L2
R1/2"
50
298
158
268
13.6
65
337
179
304
18.9
80
370
195.5
330
24.0
100
432
225
382
36.3
150
557
280
482
68.9
200
678
332.5
578
140.0
250
791
383
666
216.2
300
918
437
768
315.2

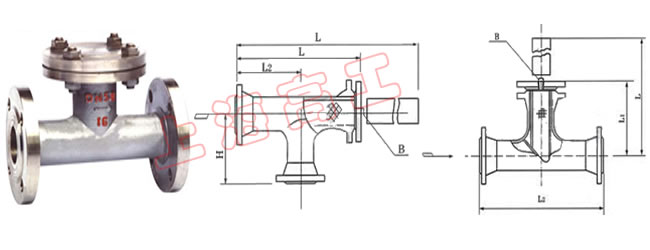

结构图

温馨提示:“T型管道过滤器”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
