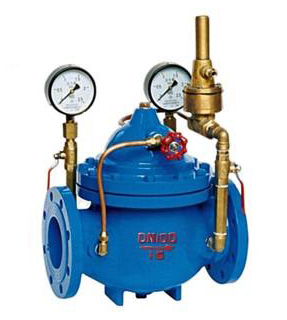

800X压差旁通平衡阀
800X压差旁通平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。该阀门可提高系统的利用率，保持压差的精确互定直，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。200X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构，完全介质自身的压力差来达到平衡系统的功能，节约能源及安装空间，是一种智能型阀门。
主要连接尺寸
| 公称通径 （mm） | 尺 寸（mm） | ||
| L | H1 | H | |
| 20 | 150 | 126 | 520 |
| 25 | 160 | 126 | 520 |
| 32 | 180 | 126 | 520 |
| 40 | 200 | 160 | 610 |
| ?50 | 203 | 160 | 610 |
| ?65 | 216 | 180 | 625 |
| ?80 | 241 | 200 | 642 |
| ?100 | 292 | 270 | 750 |
| ?125 | 330 | 310 | 808 |
| ?150 | 356 | 320 | 864 |
| ?200 | 495 | 370 | 1135 |
| ?250 | 622 | 430 | 1185 |
| ?300 | 698 | 480 | 1325 |
| 350 | 787 | 525 | 1385 |
| ?400 | 914 | 580 | 1445 |
| ?450 | 978 | 635 | 1445 |
产品外形尺寸图
结构图
温馨提示：“800X压差旁通平衡阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
