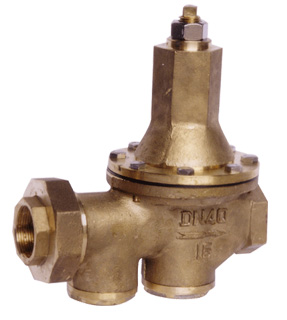

200P减压阀
本厂生产的200P型减压阀为一直接作用式可调减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其他清水系统中。在一定流水范围内可控制该阀门出口压力为一相对固定值。200P型为内螺纹连接减压阀，具有体型小巧，易于安装等特点，具附有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠。
主要参数
| 型号 | 公称压力 PN（Mpa) | 阀体实验压力 （Mpa) | 阀座实验压力(Mpa) | 最高流速 （M/S) | 减压范围 |
| 200P-10T | 1.0 | 1.5 | 1.1 | 6 | ≤０.７Ｍpa |
| 200P-16T | 1.6 | 2.4 | 1.76 |
主要零件材料
| 零件名称 | 阀体 | 滤网、螺母、垫片、弹簧压盖 | 弹簧 | O型圈 |
| 材料 | 铝青铜 | 不锈钢 | 60Si2Mn | 丁腈橡胶 |
主要外形连接尺寸
| 公称通经 | 尺寸 | ||
| L | H | H1 | |
| 15 | 112 | 170 | 130 |
| 20 | 112 | 183 | 130 |
| 25 | 135 | 189 | 143 |
| 32 | 165 | 242 | 195 |
| 40 | 192 | 273 | 222 |
| 50 | 231 | 307 | 252 |
| 65 | 260 | 282 | 210 |
产品外形尺寸图
结构图
温馨提示：“200P减压阀”所有文字、数据、图片均只适用于参考。
如需与实物相吻合的性能参数、结构尺寸参数等详情请来电来函索取。
